憑借高耐熱性及特殊剝離技術來
實現嶄新的半導體工藝「SELFA™」
什么是SELFA™?

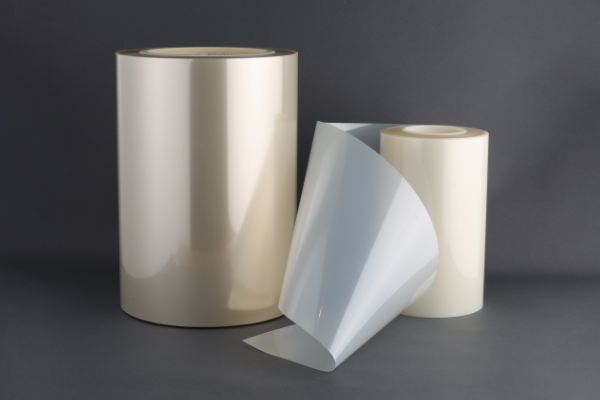

SELFA™是一種優秀的膠帶，具有高粘合性，并且可以輕松剝離。通過UV照射，膠帶與被粘體之間會產生氣體，使粘合力降為零，可輕松剝離。
研磨得很薄的晶圓等也可以進行無損加工。
在什么時候使用SELFA™?
主要在半導體晶圓加工、芯片制造等過程中會用到SELFA™。目前，我們有三種型號，分別適用于封裝、晶圓支撐、電鍍等各種工藝。
根據具體用途，有單面、雙面兩種形態以供選擇。
【SEKISUI】半導體制程臨時鍵合UV膠帶「SELFA™」
SELFA™核心技術
我在找高耐熱的臨時鍵合材料
耐熱性
- 業界壓倒性的260°C耐熱性能
- 適用于回流焊等工藝
擔心對晶圓產生損傷
輕剝離
- 通過產生氣體實現無損剝離
- 適用于超薄元件
我想消除熱工序中的殘?jiān)?/p>
低殘膠
- 以Pre UV技術實現無殘?jiān)鼊冸x
- 更靈活的工藝條件
SELFA™剝離技術
SELFA™剝離演示視頻
敬請觀賞其他公司所沒有的，可從纖細的晶圓表面實現輕松剝離的先進技術展示。

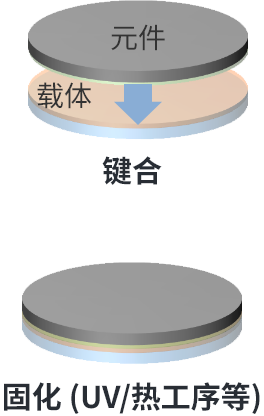

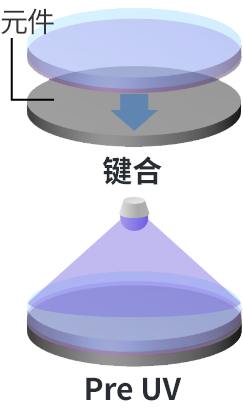

分段式UV照射

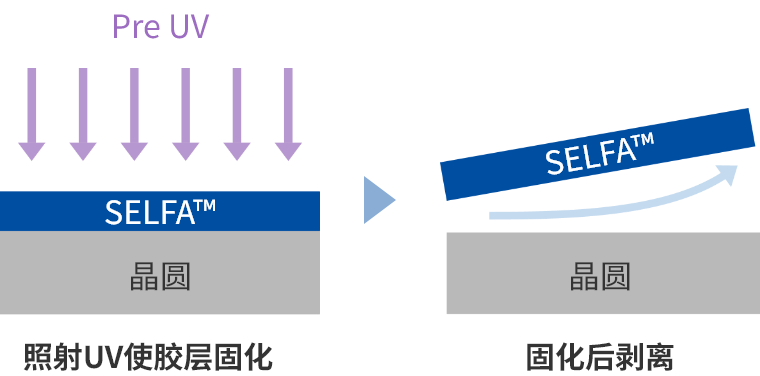

1Pre UV固化
傳統的UV膠帶在熱工序中粘合強度會上升，并且在照射UV后也不會下降太多，導致其不易剝離，且多會存在殘?jiān)鼏栴}。
而SELFA™是先照射Pre UV使膠層固化，粘合強度顯著降低，并且在之后的熱工序中粘合力的上升幅度也非常小，因而更容易剝離，且大幅度減少了殘?jiān)鼏栴}。

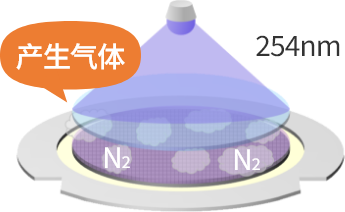

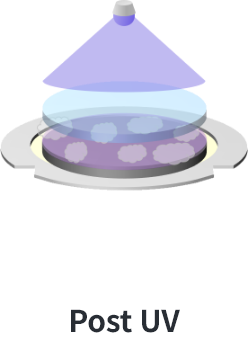

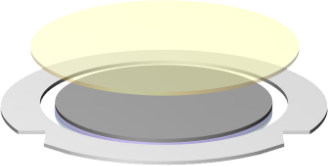

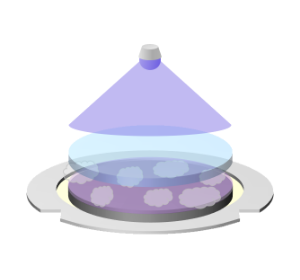

2產生氣體
在照射Post UV的過程中，SELFA™和玻璃載體之間會產生氮?dú)?。所產生氣體的面積會不斷擴大，最終擴散到整面晶圓范圍。
經過Post UV照射后，只需微乎其微的力量便可輕松地將玻璃載體分離開來。

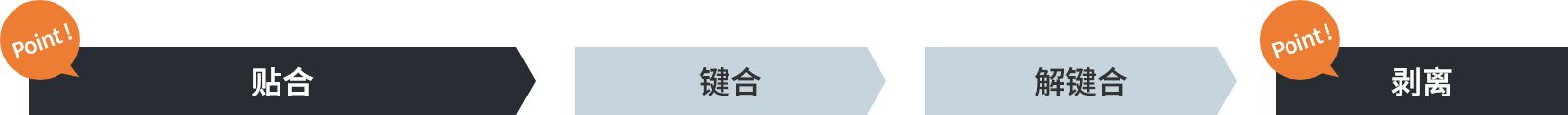

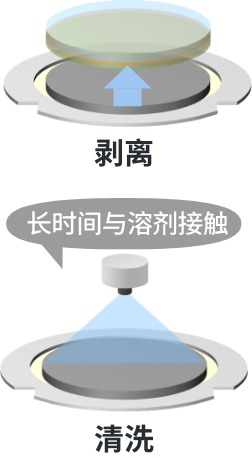

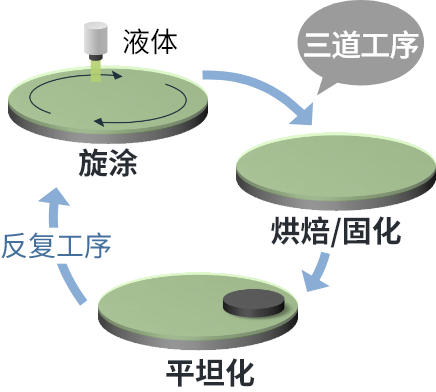

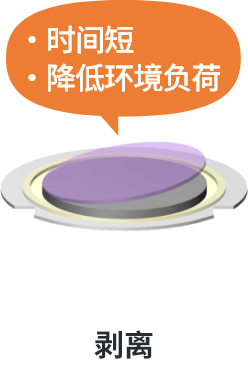

SELFA™與液體材料的工藝對比
通過使用SELFA™，可以大幅度縮短貼合、剝離等工序的所需時間。

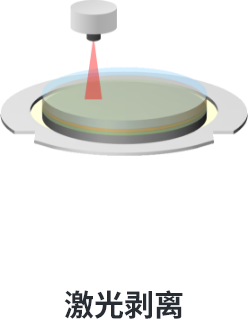

傳統液體
材料

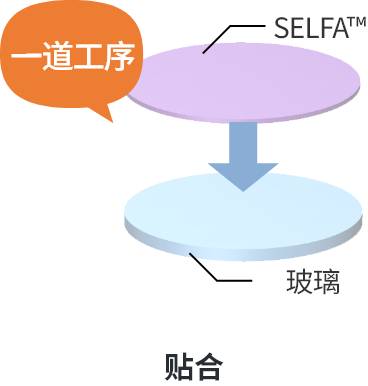

SELFA™
產品的研發故事SEKISUIProduct Development Story
通過“粘接與剝離”的創新技術
持續支持半導體工藝發展的SELFA™
高機能塑料事業領域開發研究所 前所長
（2019年退休）
Science Lab. Ishizue現任代表
中壽賀 章
高機能塑料事業領域
開發研究所
電子材料開發中心
主任技術員
高橋 俊夫
SELFA™產品陣容

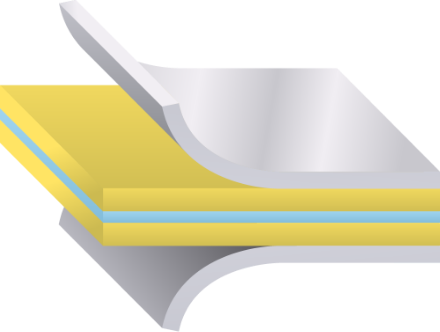

雙面耐熱
SELFA™ HW系列
BG ~ Dicing工藝
- 優良的耐熱性，耐藥性
- 通過產生氣體實現無損傷剝離
- 干膜式的臨時鍵合使操作更加安全穩定
單面耐熱
SELFA™ HS系列
化學工序中保護元件
熱工序中抑制翹曲
- 優良的耐熱性，耐藥性
- 同時兼?zhèn)鋸?qiáng)粘著+低殘膠兩種性能

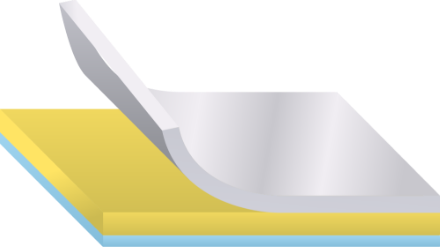

單面自剝離
SELFA™ MP系列
電鍍工序中保護元件
- UV照射后粘著劑自行產出氮?dú)馐拐沉ο陆?，可在晶圓不受外力的情況下實現自行剝離。
SELFA™性能對照表
| 產品/條件 | 雙面耐熱 SELFA™ HW系列 | 單面耐熱 SELFA™ HS系列 | 單面自剝離 SELFA™ MP系列 | |
|---|---|---|---|---|
| 耐熱性 | 260°C / Reflow | 250°C / Reflow | 80°C / 30min. | |
| 220°C / 2hr | 220°C / 2hr | |||
|

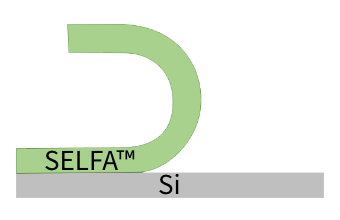

粘合強度 (N/英寸) Pre UV前 → 后 |
晶圓面 | SUS: 10.5 → 0.01 | SUS: 3.83 → 0.08 | SUS: 17.5 → 0 |
| Si: 0.08 → 0.02 | Si: 0.06 → 0.02 | Si: 16.1 → 0 | ||
| - | Cu: 4.51 → 0.10 | Au: 13.5 → 0 | ||
| 玻璃面 | Glass: 0.06 → <0.01 | - | - | |
使用案例和應用

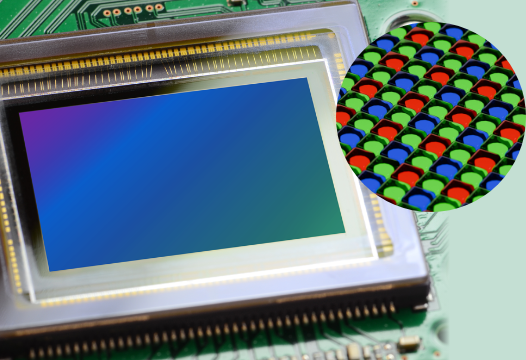

CMOS圖像傳感器
- 雙面耐熱
SELFA™ HW

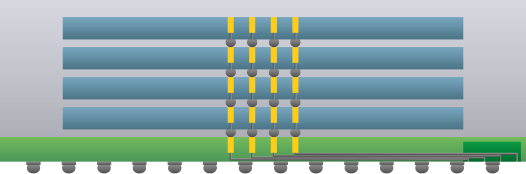

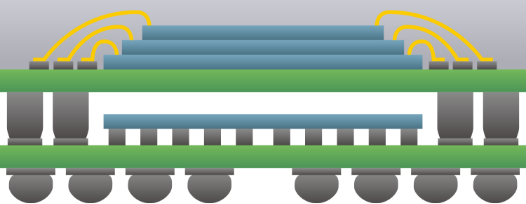

層疊型記憶體
- 雙面耐熱
SELFA™ HW - 單面耐熱
SELFA™ HS
通信模塊
- 單面耐熱
SELFA™ HS
應用處理器（FOWLP）
- 雙面耐熱
SELFA™ HW - 單面耐熱
SELFA™ HS

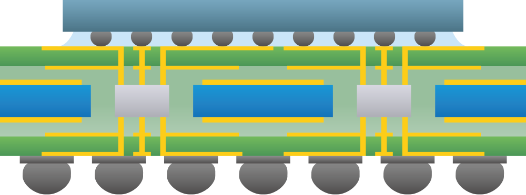

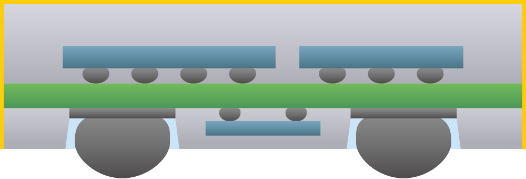

內置元件基板
- 雙面耐熱
SELFA™ HW - 單面耐熱
SELFA™ HS - 單面自剝離
SELFA™ MP

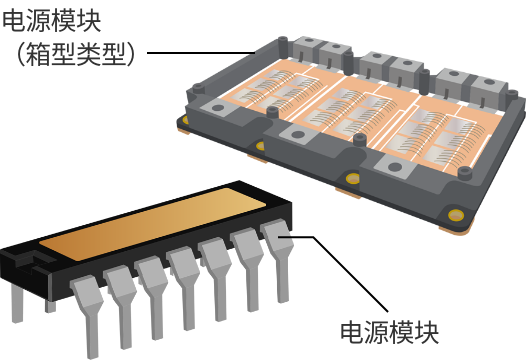

功率半導體
- 單面自剝離
SELFA™ MP

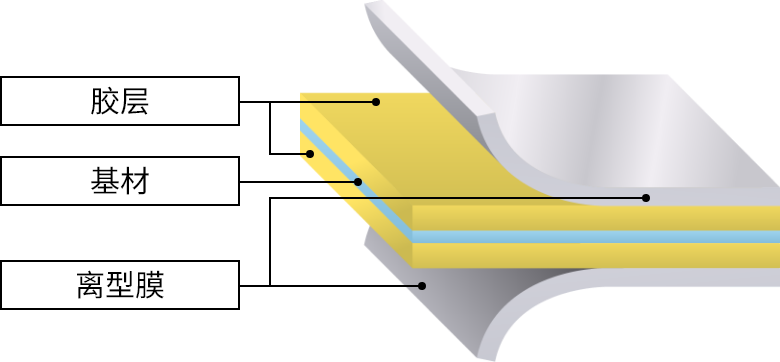

雙面耐熱 SELFA™ HW系列
特征：
- 耐熱性
- 耐藥性
- 低殘膠
- 輕剝離
實現干膜式的干法臨時鍵合工藝，提升生產性

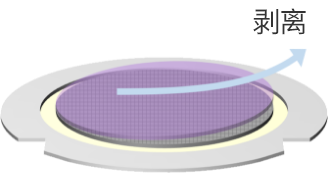

工藝
-
-
-
-
-
-
-
-
測試結果

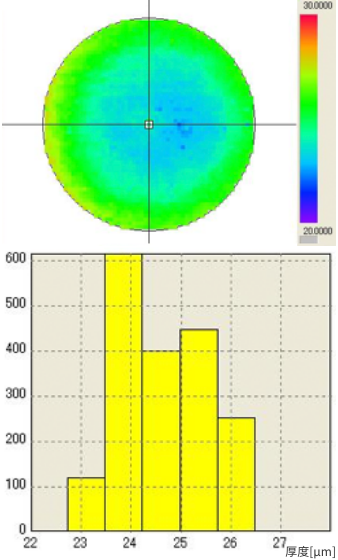

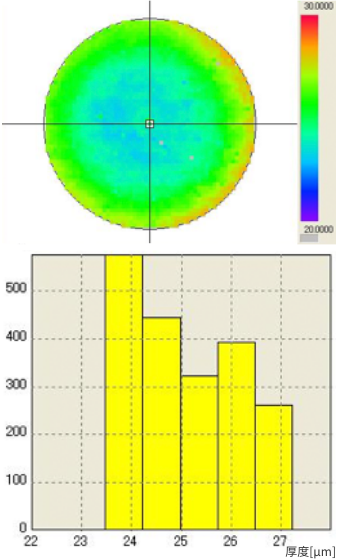

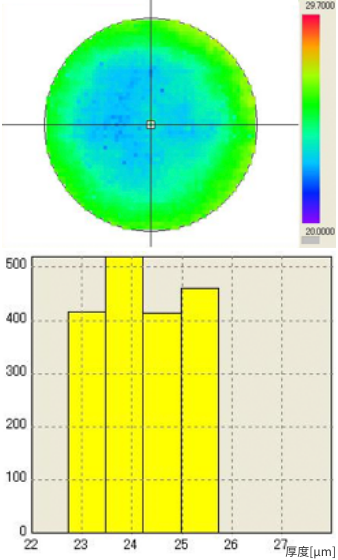

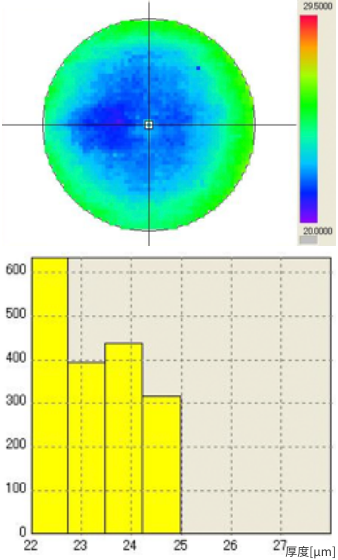

Ⅰ．鏡面晶圓BG后的TTV測試

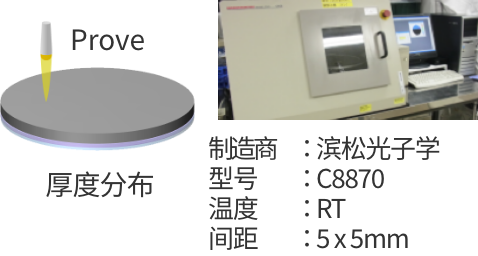

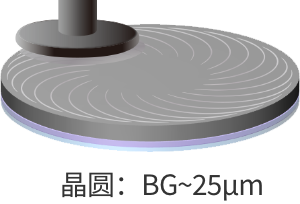

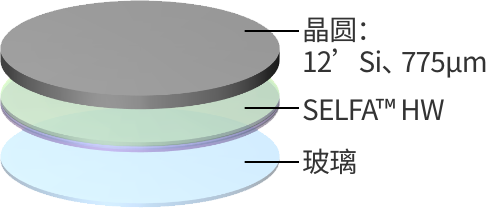

測試方法

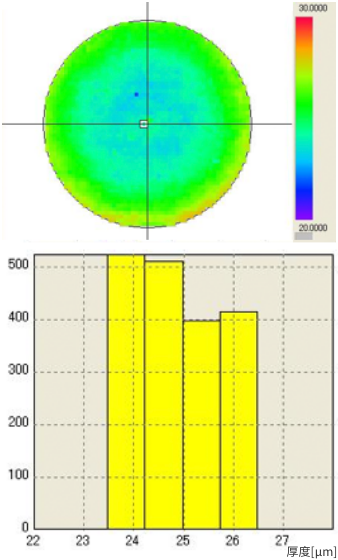

TTV分布
【平均】 厚度:24.4μm/TTV:2.9μm
| n=1 | n=2 | n=3 | n=4 | n=5 |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| Thk:25.1μm TTV:3.4μm |
Thk:24.5μm TTV:2.8μm |
Thk:24.7μm TTV:2.9μm |
Thk:24.3μm TTV:2.7μm |
Thk:23.4μm TTV:2.9μm |
- 通過本公司獨有的“Pre UV技術”提供業界最高水準的TTV控制性能。
- <3μm@12” 晶圓

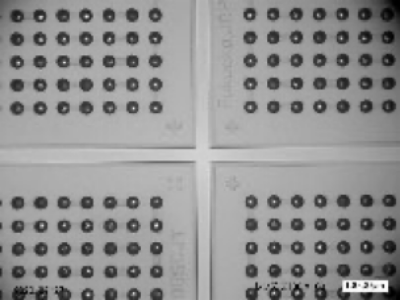

Ⅱ．熱工序后的殘?jiān)鼫y試＜烤箱剝離測試＞
要點:
- 耐熱性
- 設備和條件
-
- 制造商: ETAC
- 型號: CSO-603BF
- 溫度: 180-220°C
- 時長: 1~2小時
- 晶圓樣本
-

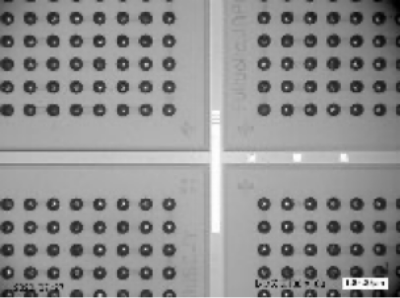

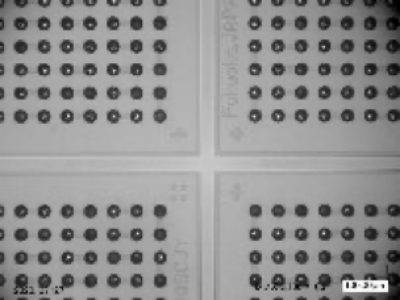

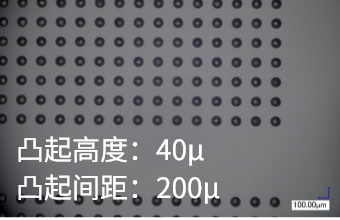

8inch Bump TEG Wafer
結果
| 180°C | 200°C | 220°C | |
|---|---|---|---|
| 1小時 |  |
 |
 |
| 2小時 |  |
 |
 |

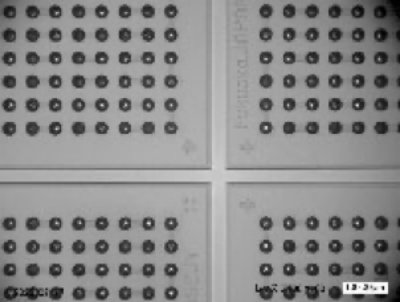

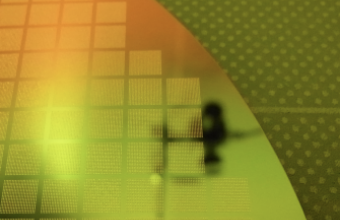

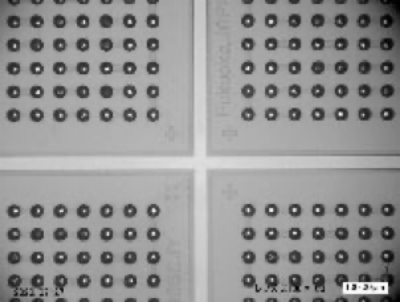

在220°C下加熱2小時并剝離后，TEG晶圓上未發現殘留物。

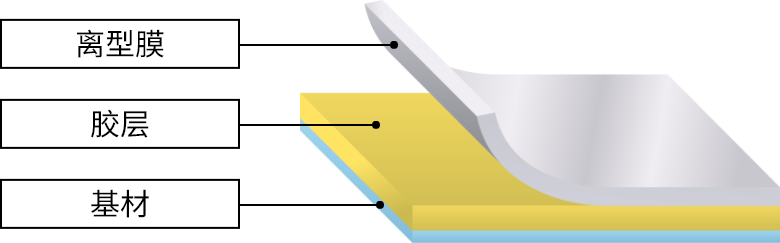

單面耐熱 SELFA™ HS系列
特征：
- 耐熱性
- 耐藥性
- 低殘膠
在回流、CVD 和濺射等熱處理過程中支撐和保護器件。

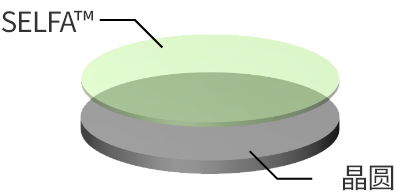

工藝
-
-
-
-
-
-
耐熱性測試 (氣泡)

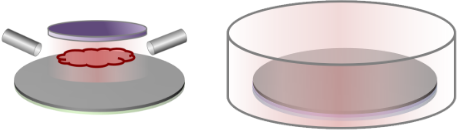

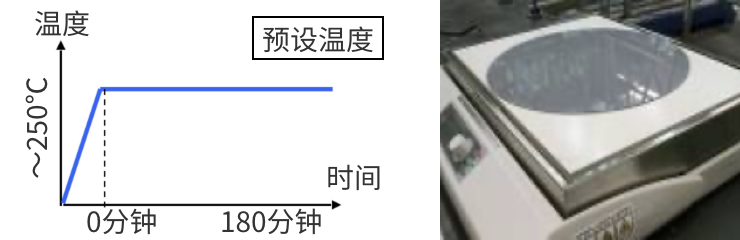

加熱板測試

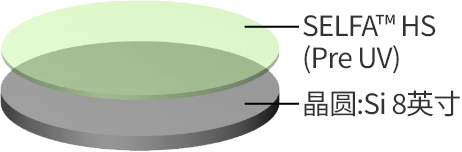

- 樣本
-
- 設備?條件
-
- 制造商: NINOS
- 型號: ND-3H
- 溫度: 180-250°C
- 時長: 30-180分鐘
測試結果
加熱相應時間后的剝離性能
| 30分鐘 | 60分鐘 | 120分鐘 | 180分鐘 | |
|---|---|---|---|---|
| 180°C | OK | OK | OK | OK |
| 220°C | OK | OK | OK | OK |
| 250°C | OK | OK | OK | OK |
- 以上數據為實測值，非保證值。

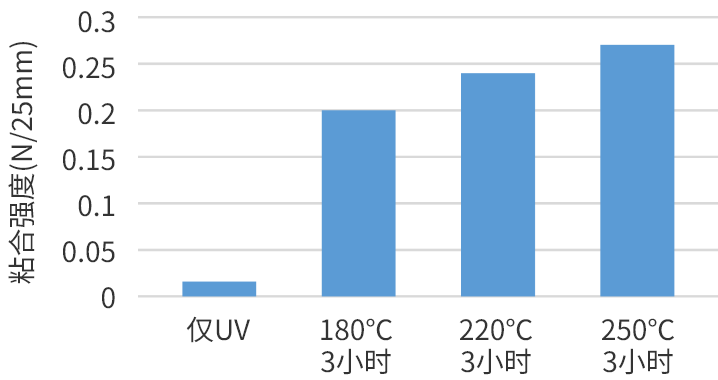

加熱后的粘合強度

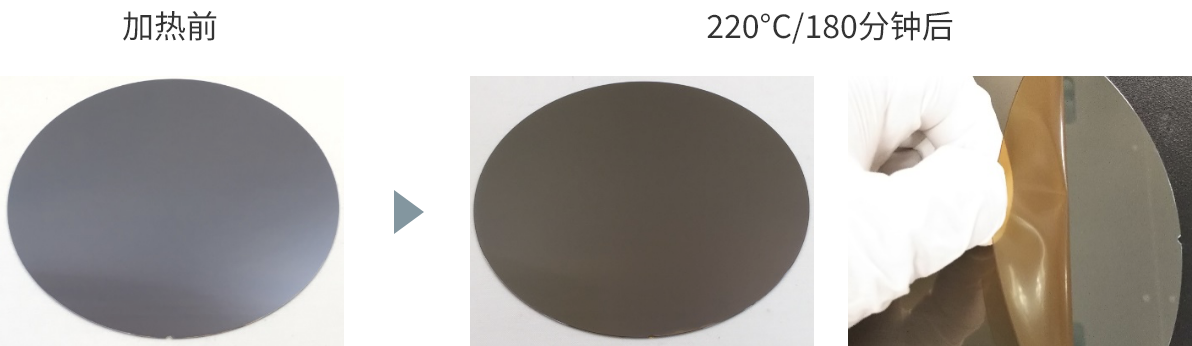

加熱后的晶圓狀態
加熱板測試結果證實，在熱工序中并沒有出現氣泡，并且在220°C/180分鐘后的剝離過程中沒有殘留物產生。

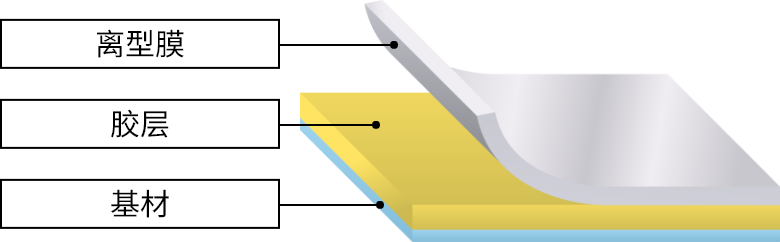

單面自剝離SELFA™ MP系列
特征：
- 輕剝離
用于在電鍍過程中保護晶圓背面。UV照射會使其產生氣體，可輕松從被粘物上剝離。
無電解電鍍工序中的晶圓保護技術(無電解電鍍法)
-
-
-
-
在電鍍過程中具有優異的耐強酸、耐強堿性能，保護晶圓，并可以輕松剝離。
氣泡和殘留物測試結果
要點：
- 輕剝離

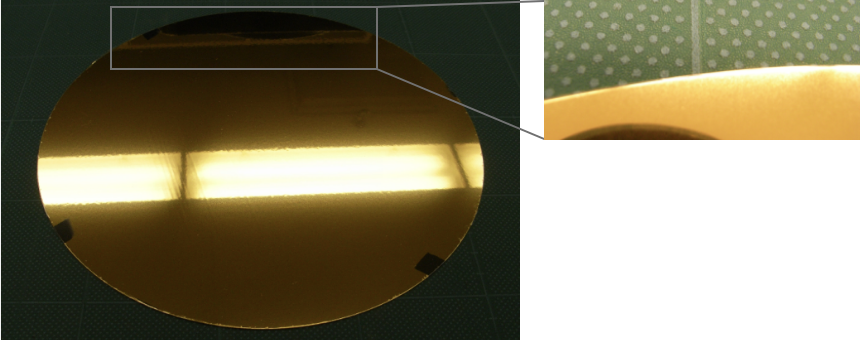

鍍Au晶圓
沒有氣泡，邊緣沒有剝離

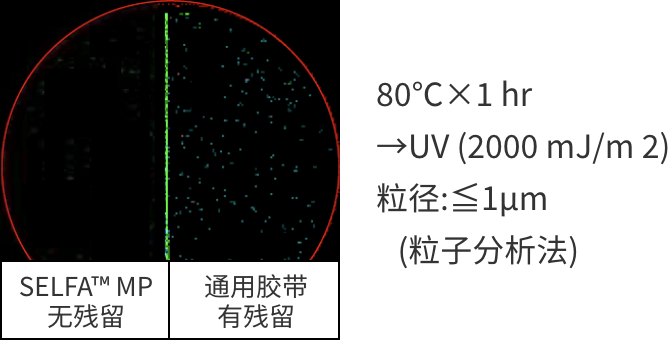

有機殘留物檢測@8'晶圓
將SELFA™ MP剝離后，未觀察到殘留物

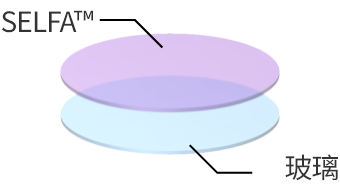

使用雙面SELFA™實現工藝自動化
使用SELFA™實現流程自動化，保持環境清潔
在使用SELFA™的過程中，從貼合到剝離可實現完全自動化。為提高生產效率做貢獻。

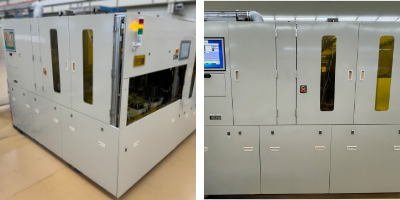

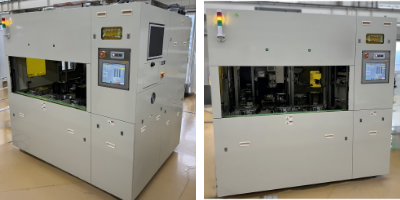

設備介紹
- ①晶圓鍵合設備
- Takatori Corporation
WSM-200B
- 晶圓解鍵合設備
- Takatori Corporation
WSR-200
玻璃載體可重復使用
再利用能力是以往工藝的2倍，更利于SDGs
玻璃載體的再利用
使用SELFA™，玻璃表面不會發生凹陷，更利于回收再利用。
| SELFA™ | 液體 | |
| 再利用次數 | 20次以上 | 10次以上 |
| 解鍵合方法 | UV燈 UV激光 |
各種激光 |
| 再利用方法 | 主要是溶劑清洗 | 溶劑清洗、研磨等 |
| UV工序中的玻璃凹痕 | 無 |
有 |

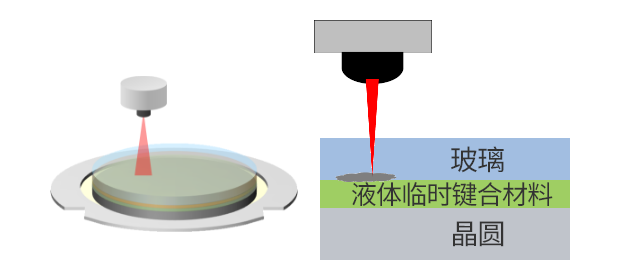

| 效果 |  整面UV照射，玻璃無損傷 |
 鐳射照射，玻璃表面會積累傷痕 |
